Kontrola sive i crne vode na brodu: kako izbjeći neugodne situacije s odvodnjom i punim tankom

Na brodu postoji nekoliko sustava o kojima se rijetko razmišlja dok rade kako treba. Sustav sive i crne vode svakako je među njima.

Sve je u redu dok voda iz tuša normalno otječe, WC radi bez problema, a pokazivač spremnika djeluje uvjerljivo. Problem počinje kada se pojavi neugodan miris, spor odvod, povrat sadržaja ili se tek prekasno otkrije da je spremnik gotovo pun.

Kod sive i crne vode na brodu nije dovoljno razmišljati samo o spremniku. Važan je cijeli put otpadne vode: od sanitarnog uređaja ili odvoda, preko cijevi i pumpi, do tanka u kojem se sadržaj privremeno zadržava.

Zato kvalitetan sustav mora riješiti dva pitanja: kako pouzdano odvesti otpadnu vodu do spremnika i kako točno znati koliko je slobodnog kapaciteta u spremniku još ostalo.

Upravo tu se prirodno povezuju PLANUS sustavi za brodske sanitarije i odvodnju te Simarine STR radarski senzori za kontrolu razine u tankovima.

Siva i crna voda nisu isti problem

Na brodu se otpadne vode najčešće dijele na sivu i crnu vodu.

Siva voda nastaje u tuševima, umivaonicima i drugim sanitarnim odvodima. Ne sadrži fekalni sadržaj, ali u njoj se nalaze sapun, kozmetika, masnoće, kosa i druge nečistoće.

Crna voda dolazi iz WC sustava i predstavlja sadržaj koji zahtijeva još pažljivije prikupljanje, transport i zadržavanje u odgovarajućem spremniku.

Iako su to različiti tipovi otpadne vode, problem na brodu je sličan: mora ih se kontrolirano odvesti do tanka i pritom izbjeći situacije u kojima se sustav začepi, prestane pravilno odvoditi ili se spremnik napuni bez jasnog upozorenja.

Na brodu gravitacija nije uvijek dovoljna

U kući smo navikli da voda jednostavno otječe prema dolje.

Na brodu raspored prostora često to ne dopušta.

Tuš, umivaonik, WC, cjevovod i spremnik mogu se nalaziti na različitim visinama, a dodatni problem predstavljaju naginjanje plovila i vrlo ograničen prostor za instalacije.

Zbog toga se odvodnja sive vode na brodu ne može uvijek pouzdano riješiti samo gravitacijom.

Upravo su za takve uvjete razvijeni specijalizirani brodski sustavi.

PLANUS proizvodi rješenja namijenjena sanitarnim instalacijama na plovilima, gdje je potrebno osigurati pouzdano i kontrolirano premještanje otpadne vode kroz sustav.

Kod dobro projektirane instalacije cilj je vrlo jednostavan: voda iz tuša ili umivaonika treba nestati brzo i pouzdano, bez zadržavanja u prostoru i bez toga da korisnik uopće mora razmišljati što se događa ispod palube.

Kod crne vode sve počinje kvalitetnim brodskim WC sustavom

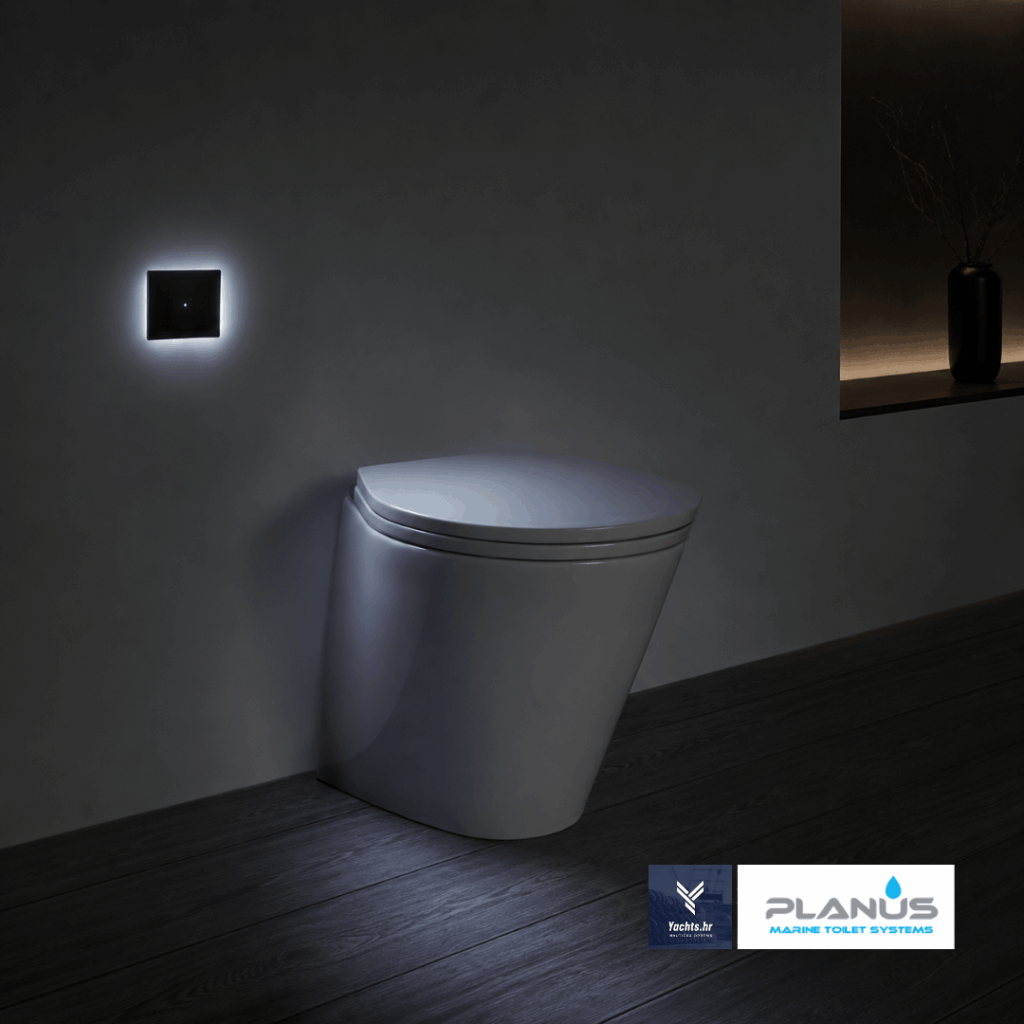

Kod crne vode prvi dio sustava je sam brodski WC.

Ovdje estetika nije nevažna, ali tehnika je još važnija.

Brodski WC mora raditi pouzdano, tiho i uz kontroliranu potrošnju vode, a sadržaj mora učinkovito transportirati prema spremniku.

PLANUS se upravo u ovom segmentu specijalizirao za brodske sanitarne sustave. Njihove WC školjke razlikuju se ne samo dizajnom nego i tehničkim rješenjima razvijanim kroz desetljeća iskustva.

Patentirana rješenja usmjerena su na snažan, tih i pouzdan rad, što je na plovilu posebno važno jer kvar sanitarnog sustava vrlo brzo prestaje biti mala neugodnost.

Dobar WC sustav brodu, međutim, rješava samo prvi dio problema.

Sadržaj je potrebno pouzdano dovesti do spremnika, a zatim i znati što se u tom spremniku događa.

Najneugodnija je situacija kada za puni tank saznate prekasno

Kod spremnika goriva glavno je pitanje:

Koliko nam je ostalo?

Kod spremnika sive i crne vode pitanje je obrnuto:

Koliko još slobodnog prostora imamo?

To je mala razlika u načinu razmišljanja, ali vrlo velika u praksi.

Ako je tank sive ili crne vode gotovo pun, posada mora pravovremeno prilagoditi korištenje sustava i organizirati pražnjenje tamo gdje je to dopušteno i predviđeno.

Ako pokazivač daje nepouzdano očitanje, problem se može otkriti tek kada više nema dovoljno kapaciteta.

Na višednevnom boravku na sidru ili plovilu s više osoba, količina otpadne vode može rasti brže nego što se očekuje.

Kod charter plovila situacija je još izraženija jer korisnici često nemaju osjećaj koliko se brzo tank može napuniti.

Zato pouzdano mjerenje razine nije samo dodatak radi komfora, nego važan dio upravljanja sanitarnim sustavom.

Zašto su klasični senzori posebno izloženi problemima upravo u ovim tankovima?

Senzor smješten u tanku sive ili crne vode ne radi u idealnom okruženju.

U sivoj vodi nalaze se:

• ostaci sapuna i šampona,
• masnoće,
• kosa,
• razne sitne nečistoće.

Kod crne vode uvjeti su još zahtjevniji.

S vremenom se na senzorima i mehaničkim elementima mogu stvarati naslage. Ako sustav koristi plovak ili drugi element koji mora biti u kontaktu sa sadržajem, takvo okruženje može otežati njegovo kretanje i utjecati na pouzdanost očitanja.

To je razlog zbog kojeg se kod otpadnih voda beskontaktno mjerenje nameće kao posebno logično rješenje.

Što ako senzor uopće ne mora dodirivati sadržaj tanka?

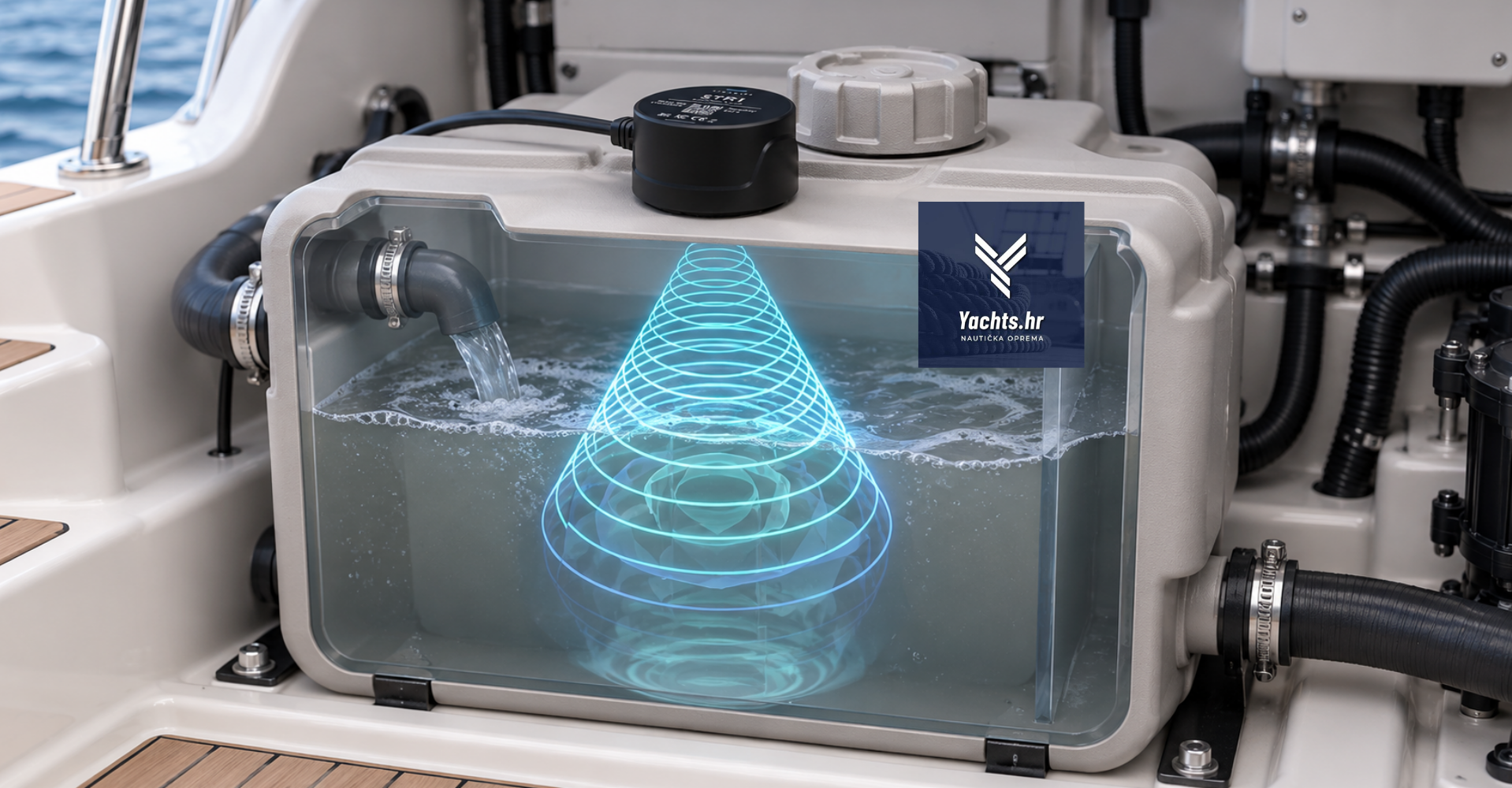

Simarine STR senzori koriste mikro-radarsku tehnologiju.

Umjesto plovka ili sonde uronjene u sadržaj spremnika, senzor se postavlja na vrh tanka i radarskim signalom mjeri udaljenost do površine tekućine.

Kod odgovarajućih nemetalnih tankova senzor može raditi kroz materijal spremnika, bez fizičkog kontakta s njegovim sadržajem.

To znači da u sivoj ili crnoj vodi nema mjernog elementa koji se mora podizati i spuštati, nema klasičnog plovka koji bi se mogao zaprljati ili zaglaviti, a sam senzor nije uronjen u sadržaj koji mjeri.

Upravo kod spremnika crne vode takav princip ima posebnu praktičnu vrijednost.

Ako postoji dio brodskog sustava u kojem što manje komponenti želimo izlagati direktnom kontaktu sa sadržajem, to je upravo taj tank.

Pjena, prljavština i talog dio su stvarnog brodskog okruženja

Spremnik otpadne vode nikada nije laboratorijski čisto okruženje.

U njemu mogu nastajati pjena, naslage i talog, a tijekom plovidbe sadržaj se dodatno pomiče.

Simarine za STR radarske senzore navodi da njihovom mjerenju ne smetaju pjena, prljavština, valovi ni talog.

To je važna razlika u odnosu na klasične mehaničke senzore, jer mjerenje ne ovisi o slobodnom kretanju plovka kroz sadržaj spremnika.

Senzor jednostavno prati udaljenost do površine tekućine.

Jedan princip mjerenja za sivu i crnu vodu

Simarine STR serija namijenjena je mjerenju razine različitih vrsta tekućina, uključujući sivu i crnu vodu, a podržava tankove visine od 150 do 2000 mm.

To omogućuje da se isti princip nadzora koristi na više različitih spremnika unutar istog plovila.

Posebno je korisno ako vlasnik želi modernizirati nadzor svih tankova kroz jedinstvenu logiku sustava.

Kod jednog spremnika cilj može biti pratiti koliko je vode još ostalo.

Kod drugog se prati koliko je prostora preostalo.

Tehnologija mjerenja pritom može ostati ista.

STR1 za analogne instalacije

Ako plovilo koristi klasičnu analognu instrumentaciju, namijenjen mu je Simarine STR1.

STR1 podržava standardne analogne izlaze:

0–190 Ω, 240–33 Ω i 0–5 V.

Može se povezati sa Simarine PICO sustavom ili s odgovarajućim postojećim analognim pokazivačem.

To je korisno kod modernizacije starijih plovila jer nije uvijek potrebno mijenjati cijelu instrumentaciju.

Može se unaprijediti upravo način mjerenja razine u tanku, dok kompatibilni postojeći pokazivači ostaju u uporabi.

STR2 za moderne NMEA 2000 sustave

Za plovila s modernijom elektroničkom infrastrukturom namijenjen je Simarine STR2.

Ovaj model spaja se izravno na brodsku NMEA 2000 mrežu i omogućuje prikaz podataka na kompatibilnim chartplotterima i multifunkcijskim zaslonima.

Za takvu instalaciju nije potreban dodatni modul između senzora i NMEA 2000 mreže.

Na modernom plovilu to znači da informacija o razini tankova sive i crne vode može postati dio šireg sustava nadzora broda, zajedno s ostalim relevantnim podacima.

Kalibracija putem aplikacije

STR1 i STR2 konfiguriraju se putem Bluetooth veze i aplikacije Simarine Connect.

Prilikom ugradnje unose se dimenzije tanka i obavlja završna kalibracija.

To je važan korak jer se brodski spremnici međusobno mogu značajno razlikovati po visini, dimenzijama i izvedbi.

Pouzdano mjerenje zato ne ovisi samo o samom senzoru nego i o pravilnoj instalaciji i konfiguraciji prema konkretnom spremniku.

A što ako je tank metalni?

Kod metalnih spremnika postoji dodatni izazov.

Radarski signal ne može prolaziti kroz metal, pa se STR senzor ne može jednostavno zalijepiti na metalni vrh tanka.

Za takve instalacije koristi se Simarine S5 Flange Adapter (STR-A).

Adapter stvara potreban nemetalni „prozor“ kroz koji radar može mjeriti razinu sadržaja.

Na vrhu metalnog spremnika izrađuje se odgovarajući otvor, adapter se učvršćuje pomoću brtve i vijaka, a STR senzor zatim se montira na njegov vrh.

Time se radarsko mjerenje može primijeniti i kod brojnih metalnih tankova koji su već ugrađeni u plovilo.

Dobar sustav nije samo dobar senzor

Kod sive i crne vode lako je usredotočiti se na jednu komponentu.

Ali stvarna pouzdanost dolazi iz cijelog sustava.

Ako tuš ne može pravilno isprazniti vodu, senzor razine neće riješiti problem.

Ako WC sustav nije pouzdan, kvalitetan tank također neće pomoći.

I obrnuto – čak i ako PLANUS sustav besprijekorno odvodi sanitarnu i otpadnu vodu, posada i dalje mora znati približava li se spremnik svom maksimalnom kapacitetu.

Zato je najlogičnije promatrati cijeli proces kao jednu cjelinu.

PLANUS rješava pouzdano funkcioniranje brodskih sanitarnih i odvodnih sustava, dok Simarine STR omogućuje precizan nadzor onoga što se događa u spremniku.

Tek kada oba dijela rade kako treba, korisnik o sustavu zapravo ne mora razmišljati.

A to je na brodu često najbolji znak da je sustav dobro napravljen.

Na višednevnoj plovidbi male pogreške postaju veliki problemi

Ako se plovilo koristi samo za nekoliko sati dnevne plovidbe, manja pogreška u procjeni razine možda neće imati ozbiljne posljedice.

Na višednevnom boravku stvari se brzo mijenjaju.

Više osoba znači više korištenja tuša, umivaonika i WC-a.

Tankovi se pune iz sata u sat, a mogućnost pražnjenja nije uvijek odmah dostupna.

Ako pokazivač daje netočan podatak, vlasnik može računati da još ima dovoljno kapaciteta za cijeli dan, iako je tank već gotovo pun.

Pouzdano mjerenje tada izravno utječe na planiranje boravka na brodu.

I što je plovilo veće, što je više gostiju i što su putovanja duža, to je informacija o stanju tankova važnija.

Najbolji sustav je onaj o kojem ne morate razmišljati

Nitko ne želi provesti vrijeme na brodu razmišljajući o tome radi li odvod, hoće li WC normalno isprati sadržaj ili koliko je zapravo pun spremnik crne vode.

Kvalitetna brodska instalacija upravo zato treba što više tih procesa učiniti neprimjetnima.

PLANUS sanitarni i odvodni sustavi osiguravaju pouzdano premještanje otpadne vode kroz brodsku instalaciju, dok Simarine STR radarski senzori omogućuju beskontaktno praćenje razine u spremnicima sive i crne vode.

Jedan sustav rješava put otpadne vode.

Drugi govori koliko još prostora imamo na raspolaganju.

A zajedno rješavaju ono što je vlasniku broda najvažnije: da se puni tank ne pretvori u iznenađenje.
